Магнитный трек 48 В и шинопровод 220 В: ватты, ниша, углы

Аргумент, которым трек продаётся, звучит убедительно: не надо решать сейчас, потом переставите. На деле «потом» распадается надвое. Позицию светильника вдоль шины действительно можно двигать хоть каждый год. Всё остальное — где идёт сама шина, какой она глубины, сколько ватт выдержит блок питания, где этот блок стоит и достанете ли вы его через год — решается на черновой стадии и цементируется вместе с потолком.

Одно слово, три разные системы

«Трековый светильник» покрывает как минимум три несовместимых между собой железки. Разница не в дизайне, а в напряжении, и она тянет за собой всё остальное.

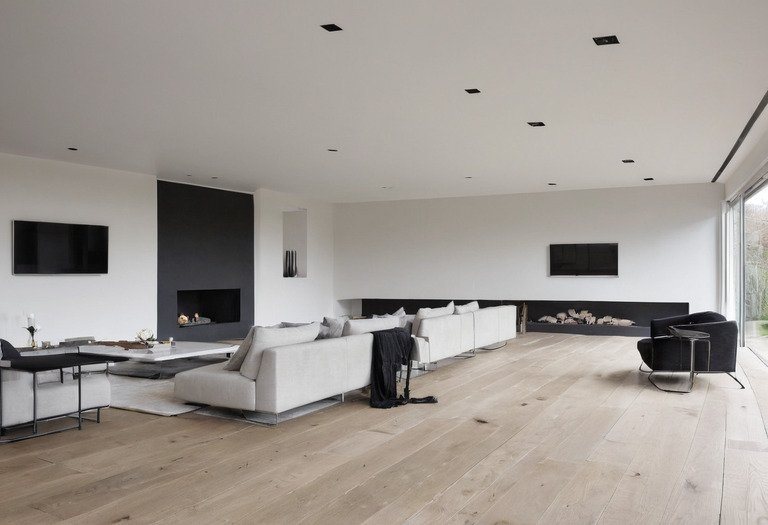

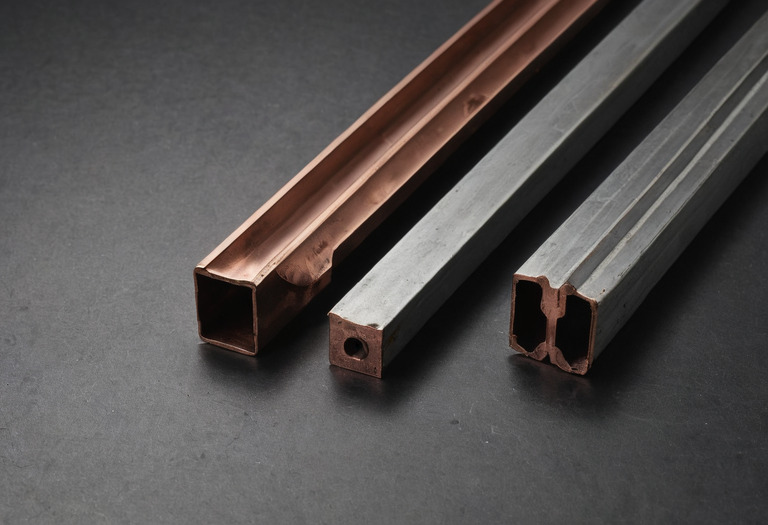

Сетевой шинопровод не требует блока питания и тянет киловатты — поэтому он живёт в магазинах и мастерских. Магнитный на 48 В выигрывает в жилье ровно тем, чем проигрывает в мощности: узкой линией, которую можно утопить в потолок так, что останется щель порядка 25 мм, и безопасным напряжением, при котором переставленный светильник не бьёт током. Платой за узость идёт высота: сам профиль у магнитных систем как раз выше сетевого, и запотолочного пространства ему нужно больше.

Бюджет ватт считается снизу, а не сверху

Первая ошибка на этапе выбора — искать «сколько ватт на метр держит трек». Ватты на метр не характеристика шины, это следствие того, что вы на неё повесили. Считать надо по светильникам.

Рабочие диапазоны мощности приборов на 48 В:

• поворотный спот — 5–30 Вт, бытовой типоразмер обычно 7–15 Вт;
• линейный модуль — 10–30 Вт на погонный метр (сегменты 300 / 600 / 1200 мм часто идут как 6 / 12 / 24 Вт);
• подвес на треке — 5–15 Вт;
• прибор для заливки стены — 10–20 Вт.

Дальше — сумма и множитель. Инженерный ориентир, который называют и китайские производители, и российские поставщики: мощность драйвера = сумма мощностей светильников × 1,25. Та же величина с другой стороны — постоянная загрузка не выше 80% номинала. В рознице это формулируют как «запас 20–30%», расхождения нет.

Пример на четырёх метрах трека в гостиной: шесть спотов по 12 Вт и два линейных сегмента по 18 Вт дают 108 Вт. Умножаем на 1,25 — получаем 135 Вт, из линейки берём ближайший больший блок на 150 Вт. Не 120 Вт «впритык» и не 300 Вт «с запасом на будущее»: первый уйдёт в тепловую защиту, второй просто дороже и крупнее без пользы.

Блок питания, который годами работает на 100% паспортной мощности, — это не экономия, а рассрочка. Отдавать по ней приходится демонтажом потолка.

Верхняя граница у канала тоже есть: производители ограничивают нагрузку на один ввод паспортной цифрой — у бытовых магнитных систем это, как правило, несколько сотен ватт (порядка 300–400 Вт), у широких профилей больше. В квартире до этих чисел обычно не доходят: там всё упирается в бытовые блоки на 100, 150 и 200 Вт.

Блок питания — предмет, а не строчка в смете

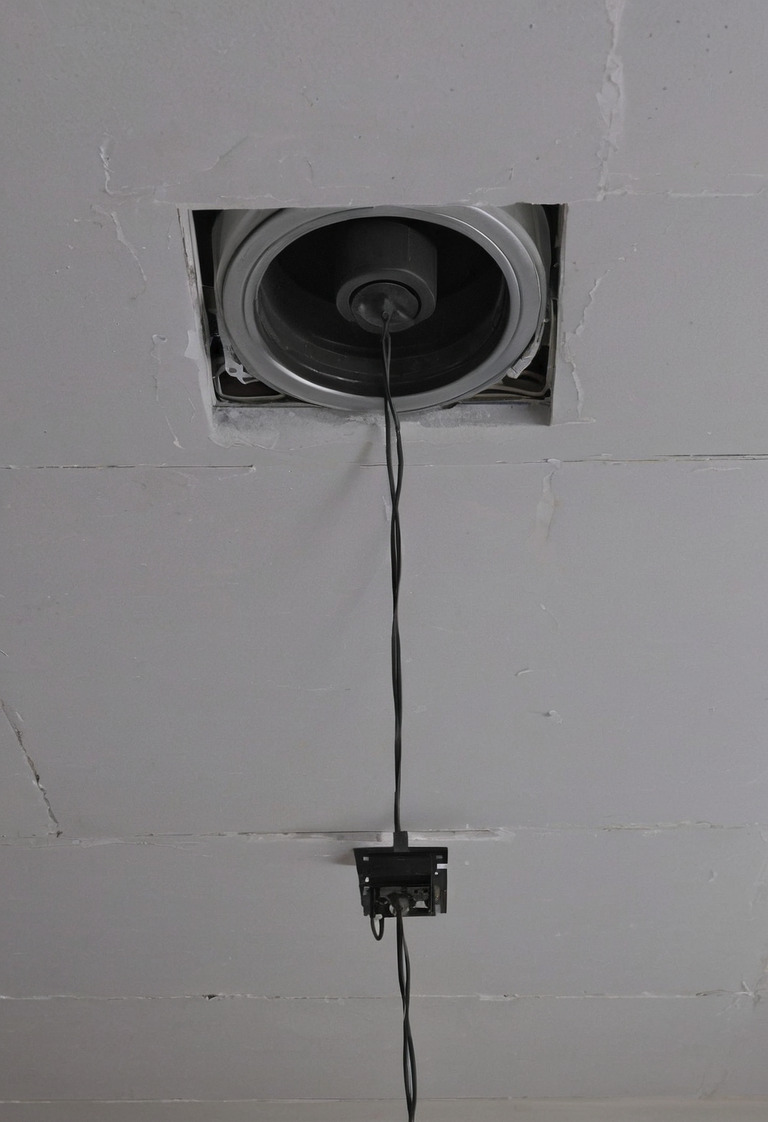

Драйвер на 48 В — это коробка примерно 200–350 мм длиной, 60–90 мм шириной и 35–45 мм высотой, в зависимости от мощности. Она греется, ей нужен воздух, и она выходит из строя раньше самих светильников. Из этого следуют три требования, которые почти никогда не попадают в дизайн-проект.

Расстояние до трека

2–3 м кабелем; дальше начинаются потери ещё до шины

Сечение подводящего кабеля

от 2,5 мм² на низковольтном участке

Доступ

ревизионный люк или съёмный участок потолка — обязательно

Тепло

нельзя зажимать между утеплителем и листом: срабатывает тепловая защита

Габарит места

считать от размера конкретного драйвера плюс запас на клеммник и воздух вокруг корпуса

Длина ветви: где свет начинает тускнеть

Низкое напряжение платит за безопасность падением на длине. Логика простая: при одинаковой мощности 48 В несёт вдвое меньший ток, чем 24 В, а потери в проводнике растут с квадратом тока — отсюда и переход отрасли на 48 В как на разумный компромисс.

Практические границы, на которые ссылаются производители:

• падение 3% по длине шины считается допустимым, 5% уже заметно глазом как потемневший конец линии;
• предельная длина на 48 В — 20–30 м, но это физический потолок, а не рекомендация;
• рабочая нарезка: ветвь до 5 м на один ввод питания; 3–4 м обслуживает один драйвер, 6–8 м делят на один-два контура, 10–12 м — на два-три;
• длинную линию питают не с торца, а по центру — тогда каждая половина работает как самостоятельная короткая ветвь.

Отдельный источник потерь — сами контакты. Международный стандарт на трековые системы для светильников (IEC 60570) нормирует падение напряжения на контактах адаптера и вводного устройства — счёт там идёт на десятки милливольт. На одном светильнике это неразличимо, на пятнадцати в ряд разница между дешёвым и нормальным адаптером видна.

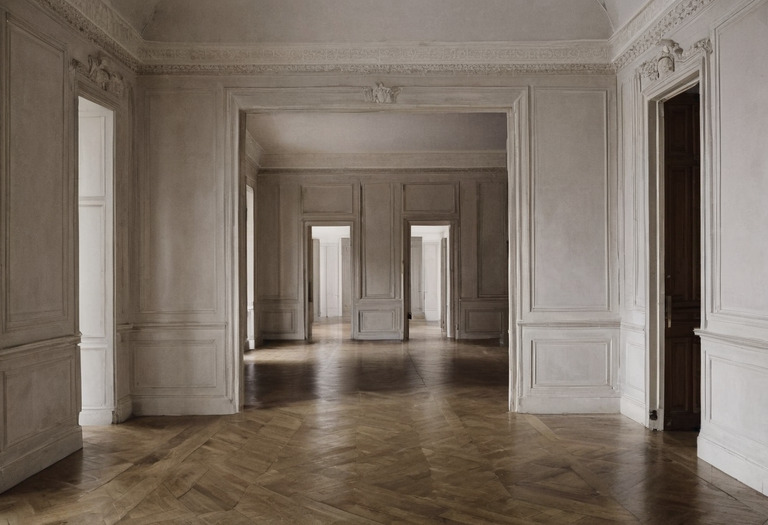

Сквозная линия трека через несколько помещений — красивый приём, особенно в квартире с анфиладной планировкой, где взгляд идёт насквозь через все проёмы. Но двенадцать метров непрерывной шины — это уже не одна ветвь, а три: три драйвера и три люка. Красота считается в этих единицах.

Ниша: цифры, которые задают до шпатлёвки

Способов установки четыре, и каждый требует своего решения на черновой стадии.

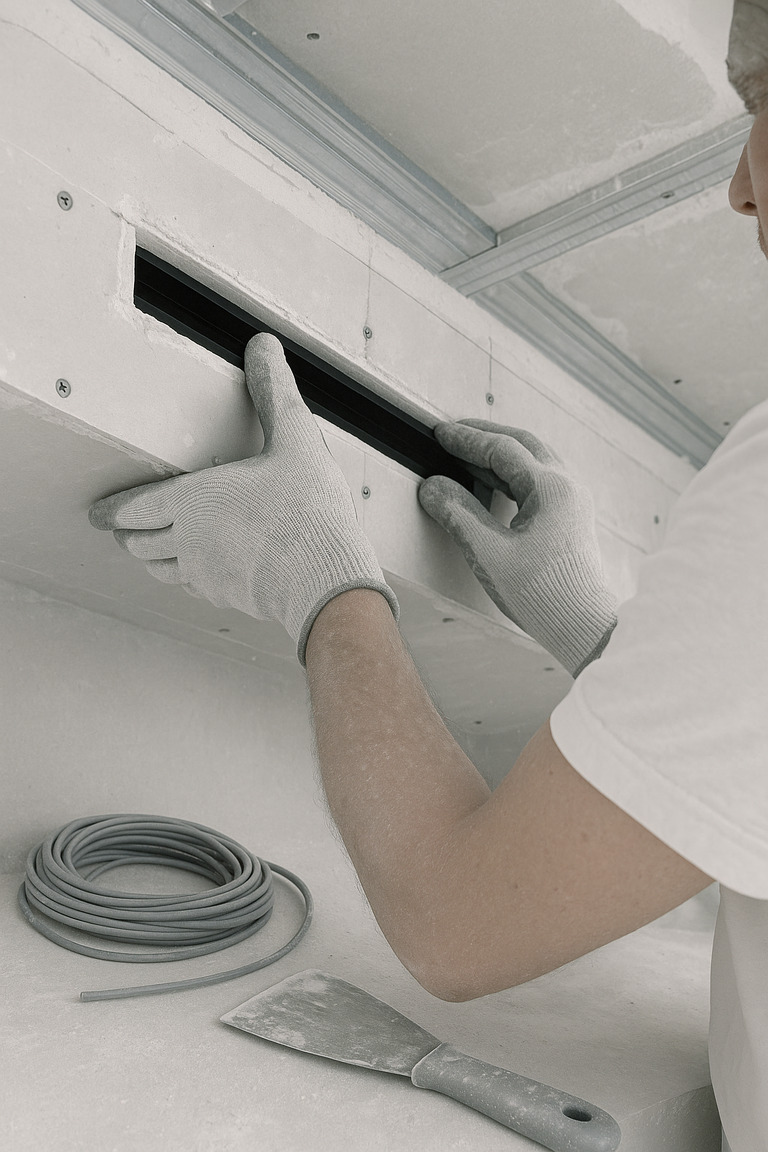

Безрамочный вариант требует не только глубины, но и порядка работ: профиль монтируется, потом по нему выводится финишный слой, и только потом красится плоскость. Маляр, пришедший раньше электрика, ломает всю схему. Та же дисциплина последовательности, что и в теневом шве вместо плинтуса: решение принимается на штукатурке, а видно его в самом конце.

Ещё два ограничения из инструкций: гибкий профиль нельзя гнуть радиусом меньше 300–600 мм в зависимости от ширины — шина деформируется необратимо; подвесной трек вешают на стальных тросах, а шаг подвесов задаёт производитель — обычно не реже чем через метр-полтора.

Углы: что на самом деле освещает 24°

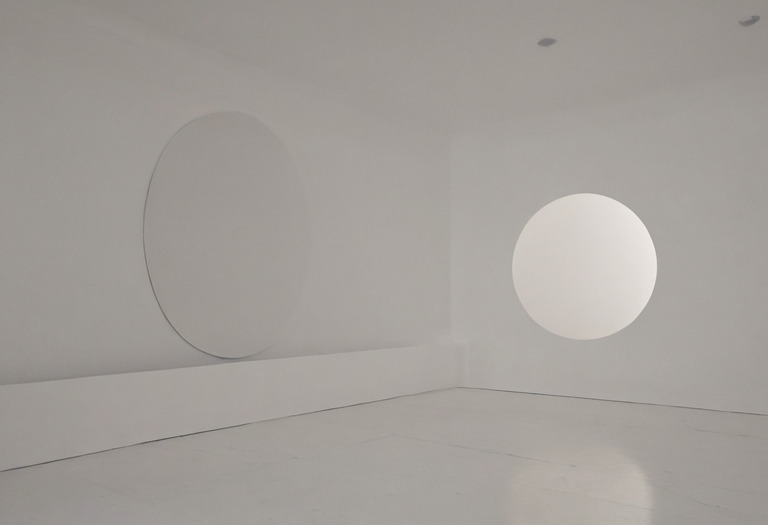

Угол засветки переводится в диаметр светового пятна геометрией: D = 2 × h × tg(α/2), где h — расстояние от светильника до освещаемой плоскости. Для потолка 2,7 м это даёт такие числа.

Отсюда два вывода. Первый: при потолке 2,7 м спот с углом 60° накрывает круг больше трёх метров — двух-трёх таких приборов хватает на общий свет комнаты, ставить их каждые полметра бессмысленно. Второй: узкий 15-градусный луч даёт на столешнице пятно меньше полуметра, поэтому промах в позиции светильника на 30 см читается как ошибка, а не как нюанс.

Над обеденным столом угол выбирают от геометрии столешницы: размеры стола под шесть, восемь и десять человек задают, сколько приборов ставить в линию и с каким шагом. На острове задача другая — ровный слой без провалов по всей рабочей длине, и расстояния в планировке кухни-гостиной с островом определяют длину трека раньше, чем выбран светильник.

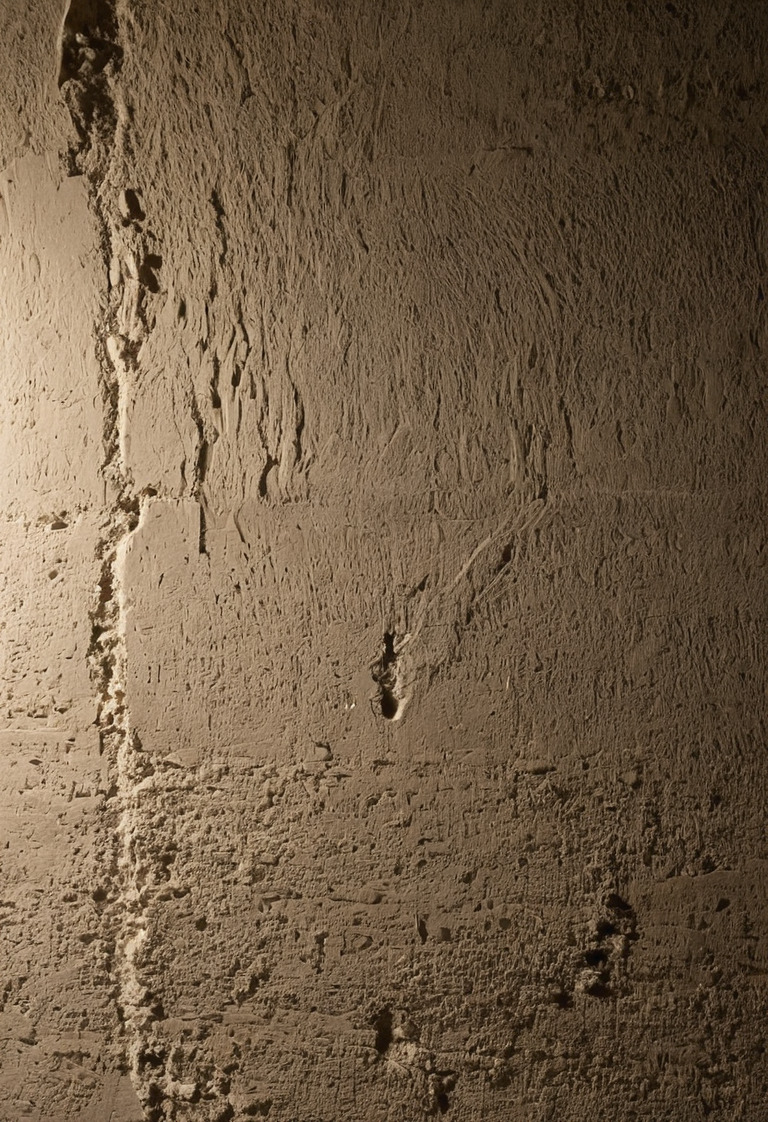

Узкий угол работает ещё и как отделочный инструмент. Луч, пущенный вдоль стены под острым углом, проявляет рельеф: на венецианской штукатурке и её слоях это даёт глубину, на марморино и микроцементе — характерное облако, на пористом травертине — читаемую структуру камня. Обратная сторона того же приёма: он безжалостно показывает волну основания и след от шпателя. А прожилка на каррарском мраморе требует не скользящего, а фронтального узкого луча — иначе полированная поверхность отвечает бликом в глаза.

Точка невозврата

Разложим по стадиям, что ещё можно поменять и что уже нет.

Фиксируется до отделки, меняется только с потолком:

1. Трасса шины — линия задана пазом и закладными;
2. Тип монтажа: накладной трек нельзя утопить, встраиваемый нельзя поднять;
3. Глубина запотолочного пространства — она определена уровнем каркаса;
4. Число независимых контуров: каждый требует своего драйвера и своего кабеля от щитка;
5. Расположение блока питания и люк к нему;
6. Возможность диммирования по цифровой шине — управляющая пара проводов либо заложена, либо нет.

Остаётся подвижным сколько угодно долго:

• положение каждого светильника вдоль шины;
• их тип и угол: спот меняется на линейный модуль или подвес одним движением;
• суммарная мощность — в пределах уже купленного драйвера;
• количество приборов — там же, в пределах бюджета ватт.

Трек не отменяет проектирование света, он переносит его на уровень выше: вместо точек вы фиксируете линии и ватты. Ошибка в линии стоит ровно столько же, сколько раньше стоила ошибка в точке.

Поэтому трек не заменяет разбор четырёх слоёв света и их разводку по группам — он даёт свободу внутри уже принятых решений. В маленьких помещениях это особенно заметно: в прихожей на 3–5 м² полутораметровой шины хватает и на зеркало, и на зону входа, а состав приборов подбирается по факту, после того как встала мебель. То же в гардеробной с её требованиями к цветопередаче: прибор над зеркалом добавляется тогда, когда выяснилось, что общего света не хватает.

Порядок цифр по деньгам

Ориентир на лето 2026 года по российской рознице, без монтажа: погонный метр магнитного шинопровода у брендов — примерно 2 700–3 300 ₽ за метр у известных марок, компонентные позиции у профильных производителей стартуют заметно ниже. Блоки питания на 48 В начинаются от нескольких сотен рублей за простые модели, вменяемый драйвер на 100–200 Вт — другой порядок, и экономить на нём бессмысленно по причине из раздела про люк.

Главная статья расходов при этом не в прайсе. Глянцевые и матовые поверхности по-разному отвечают на направленный свет: узкий луч напротив глянцевого фронта превращается в отражённое солнце — сравнение шпона, лака и Fenix NTM по бликам и отпечаткам объясняет, почему трек над кухней ведут не вплотную к фасадам, а со сдвигом в комнату. Проверяется это до заказа светильников — одной лампой на удлинителе, поднятой к будущей линии шины.
